実体関連モデルと呼ぶデータモデルを提案する．実世界における重要な意味情報を組み込んでいる． 1
今回は，実体−関連（ER）図の説明である．いまでもビジネス系（特にデータベース設計）では良く用いられる．
その名の通り，実体とその関係が中心に記述する．実体は属性を持つことが出来る．単純には，実体はデータベース設計におけるテーブルに相当する．属性はカラムに対応する．
以下で，原書にある会議スケジュール管理システムの例を示す．この例では，ほとんどクラス図と同等の記載方法になっている（一部，表現を変更した）．

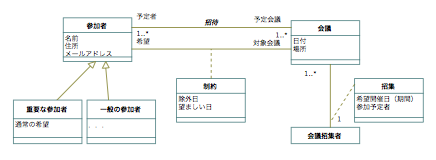

会議スケジュール管理システムの実体関連図
継承（サブクラスと書きたいが，対象は実体であり，サブ実体という用語はないので継承としておく）により，重要な参加者と一般の参加者を区別している（重要な参加者は，全員のスケジュールが合わないときに優先される）．2つの三項関係があり，関連クラスによって示される．
実体関連図は，実体とそれを繋ぐ関連図というよりは，関連とその両端にある実体の図といった方が正しい．上記の右側にある三項関係を，実体関連図の伝統的な記法で書くと下記のようになる（伝統的と云うのは，冒頭の文を含む論文は，今から40年ほど前に発表されているからである）．

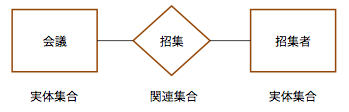

伝統的な実体ー関連図の記法
関連は，なんらかの働きを行う．実体は，その働きに対してなんらかの役割を果たす．当初のChen氏の論文では，そう考えることで現実世界を理解することができる，としていた．
もう一つのポイントは，矩形や菱形は，それぞれ集合となっている点である．クラス図に慣れてしまうと，クラス基準で考えたくなるが，あくまで，インスタンスで考える．クラスに相当するものは集合として捉える．
クラスで考えることと，インスタンスで考えることは，最終的には同じように思うが，できあがったモデルに違いが現れる場合が多い．全体は，クラスで考える方が考えやすいが，細部では，インスタンスで考える方が考えやすく，思い込みによる間違いを減らすことができる．
実体ー関連図は，継承を取り込むことで，以前は，拡張実体ー関連図（EER）と呼ばれた．それは，図式としては現在のクラス図に近い．しかし，クラス図となると，当初のの実体ー関連図で，考えられていたこととは違った考え方で用いられる場合も多い．
もちろん，結局のところ，「図に，良し悪しはない．役立つか立たないかだけだ」 2
